变频供水设备

• 发布时间：2024-07-31
• 点击量：98

产品型号：变频供水设备

应用行业：高层楼宇及小区增压供水

系统特点：系统还设有多种保护功能

结构原理：由变频器控制电机的转速，调节系统的供水量

变频供水设备是通过安装在出水管网上的压力传感器，把出口压力信号变成4-20mA的标准信号送入PID调节器，经运算与给定的压力进行比较，得出一比较参数，送给变频器，由变频器控制电机的转速，调节系统的供水量，使供水管网上的压力保持在给定的压力上，当用水量超过一台泵的供水量时，通过PLC控制切换器进行加泵。根据用水量的大小由PLC控制工作泵的数量增减及变频器对水泵的调速，实现恒压供水。当供水负载变化时，输入电机的电压和频率也随之变化，这样就构成了以设定压力为基准的闭环控制系统。此外，系统还设有多种保护功能，充分保证了水泵的及时维修和系统的正常供水。

系统组成

变频供水系统由水泵、变频调速器、PLC、压力传感器，若干辅助部件等组成。

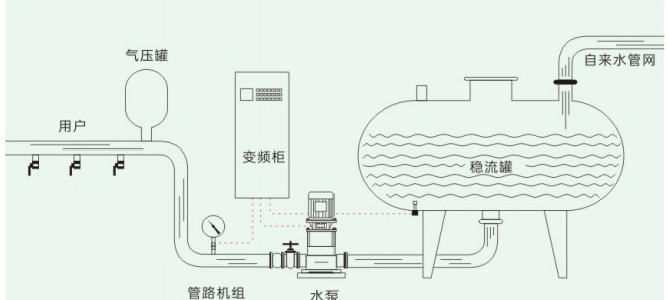

工作原理图

设备特点

1、供水体系的操控目标是用户管网的水压，它是一个进程操控量，同其他一些进程操控量(如：温度、流量、浓度等)相同，对操控作用的响应具有滞后性。一起用于水泵转速操控的变频器也存在必定的滞后效应。

2、用户管网中因为有管阻、水锤等要素的影响，又由于水泵本身的一些固有特性，使水泵转速的改变与管网压力的改变成正比，因而变频调速恒压供水体系是一个线性体系。

3、变频调速恒压供水体系要具有广泛的通用性，面向各式各样的供水体系，而不同的供水体系管网结构、用水量和扬程等方面存在着较大的差异，因而其操控目标的模型具有很强的多变性。

4、变频供水设备在变频调速恒压供水体系中，由于有定量泵的参加操控，而定量泵的操控(包含定量泵的中止和运转)是不时发作的，一起定量泵的运转状况直接影响供水体系的模型参数，使其不确定性地发生改变，因而能够认为，变频调速恒压供水体系的操控目标是不时改变的。

应用范围

1、高层楼宇及小区增压供水

2、自动循环系统加压

3、高档小区/宾馆/学校/别墅

4、工业系统/反渗透系统等。
